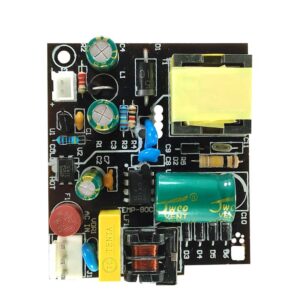

منبع تغذیه  آیفون تصویری مدل تخت  مناسب برای انواع آیفون تصویری
(کوماکس و تابا و الکتروپیک و غیره….)
که دارای ولتاژ ۱۲ تا ۱۵٫۵ ولت می باشد.

منبع تغذیه آیفون تصویری چیست ؟

پاور سپلای  بردی است که توان الکتریکی را به بار الکتریکی تبدیل میکند.

چه ولتاژهای منبع تغذیه آیفون تصویری دارد ؟

منبع تغذیه ی نوع ماژول سویچینگ است که کابردهای بسیاری در صنعت الکترونیک دارد.
در آیفون های تصویری منبع تغذیه عملکرد ولتاژ ورودی و خروجی مدار را کنترل میکند.
برد تغذیه برای آیفون های تصویری ولتاژ ۲۲۰ ولت  AC  را به ولتاژ ۱۵ ولت  ۲ آمپر  DC  تبدیل میکند.

عواملی که باعث خرابی منبع تغذیه میشوند:

• نوسانات برق شهری
• طول عمر منبع تغذیه
• رعدو برق
• جریان کشی زیاد مدار
• نصب اشتباه آیفون
• کیفیت پایین قطعات
• قرار گرفتن آیفون در مجاورت حرارت

خازن پارازیت و اغتشاش :

در مشخصات، قیمت و خرید منبع تغذیه  خازن آبی رنگ خازن پارازیت گیر
است که می تواند در برابر  پازاریت ها و اغتشاشات موجود در مدار تغذیه
کمک کند.

وظیفه برد تغذیه چیست :

کار اصلی منبع تغذیه تامین نیرو برای کارکرد آیفون تصویری است
منبع تغذیه دارای ولتاژ ورودی ۲۲۰ ولت  AC و ولتاژ خروجی ۱۲ تا ۱۵٫۵  ولت  است.
تغذیه دارای جریان ۱ آمپر است.

آی سی  PC  ۸۱۷ ( اپتوکوپلر ) :

کار اصلی اپتو کوپلر  ایزوله کردن ( اتصال)  دو قسمت از مدار به وسیله نور است.

مشخصات کامل :

• نوع خروجی : Phototransistor
• تعداد کانال ها : ۱ کانال
• جریان جلو : ۲۰ میلی آمپر
• حداکثر ولتاژ ساطع کننده جمع کننده :۳۵ ولت
• حداکثر جریان جمع کننده : ۵۰ میلی آمپر
• ولتاژ جداسازی : ۵۰۰۰ vrms
• حداکثر ولتاژ اشباع کننده جمع کننده : ۰٫۲ ولت
• VF ولتاژ جلو :۱٫۲ ولت
• VR ولتاژ معکوس : ۶ ولت
• PD اتلاف انرژی : ۲۰۰ مگاوات
• حداقل دمای کار : ۳۰ درجه سانتیگراد
• حداکثر دما  : ۱۰۰ درجه سانتیگراد

پل دیودی :
این قطعه  ولتاژ AC  را به ولتاژ DC  تبدیل می کند
و باعث جلوگیری از برگشت جریان به برد .

 ترانس در پاور آیفون تصویری :

به زبان ساده کار اصلی ترانس ولتاژ ۲۲۰ AC  را از شبکه برق میگیرد
ولتاژ های ۲۴ تا ۱۲ ولت AC   را به خروجی مدار تحویل می دهد.

 چگونه خرابی منبع تغذیه را متوجه شویم :

اول از همه برای تست جریان  نیاز داریم به یک عدد مولتی متر
که بتواند خروجی برد تغذیه را اندازه گیری کند.

نحوه تست :

برای این کار اول پرت ورودی مولتی متر را بر روی جریان AC
قرار می دهیم و در خروجی برد تغذیه پرت( COM )  مولتی متر را بر روی
سیم منفی خروجی پاور (سیم مشکی ) قرار می دهیم و
پرت  VHZ  را به سیم متبت ( سیم قرمز )  متصل می کنیم.
اگر ولتاژ خروجی برد تغذیه از ۱۲ ولت کمتر باشد
برد تغذیه دارای مشکل است و باید تعویض شود .

راه دیگر تست خرابی برد تغذیه در آیفون تصویری :

در این روش ابتدا برد را از ولتاژ ۲۲۰ خارج کرده و قطعات را به وسیله مولتی متر تست کنید به طور مثال :

• تست همه خازن ها به وسلیه تست خازن مولتی متر چک کنید
• دیود ها را تست اتصال کوتاه بگیرید.(عدم اتصال کوتاه بودن دیود نشان دهنده سالم بودن قطعی آن نیست  و حتما باید با مولتی متر چک شود.)
• ورستور را تست اتصال کوتاه بگیرید.
• برای فیوز باید با مولتی متر تست بیزر گرفت.

 کانکتور ۱۲ ولت خروجی :

سیم کانکتور خروجی از دو سیم تشکیل شده است که سیم آبی یا مشکی  (سیم منفی ) و سیم قرمز (سیم مثبت ) است.
نکته مهم  این است کانکتور خروجی طبق رگنبدی سیم گفته شده باید متصل گردد.

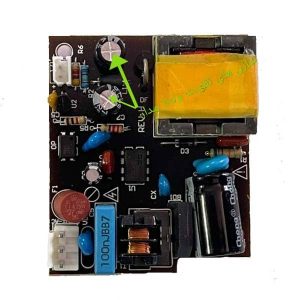

 خازن های تقویت ولتاژ خروجی مدار :

خازن های تقویت کننده عملکرد ولتاژ مدار را کنترل میکنند
که در این برد از خازن های ( ۴۷۰ میکرو ۲۵ ولت ) استفاده شده است.

خازن های نوسان گیر و نوسان ساز آی  سی مدار :

خازن نوسان گیر یا (صافی): در برد اکتریکی ولتاژ  AC  وارد مدار می شود و توسط پل دیود یکسو می شود
ولتاژ همیشه دارای نوسانات است برای تنطیم کردن این ولتاژ از خازن نوسان گیر استفاده میکنیم.

خازن نوسان ساز :

در مدارات الکتریکی نوسان ساز ها جریان DC
را از منبع تغذیه میگیرند و به جریان متناوب تبدیل
می کنند.

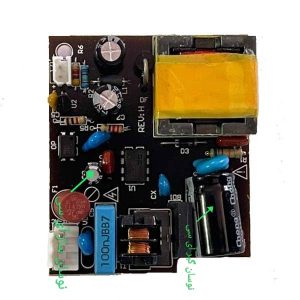

قرار گیری خازن های نوسان ساز و نوسان گیر در منبع تغذیه :

آی سی سوئیچینگ :

آی سی DK124 مخصوص منبع تغذیه حالت سوئیچ آفلاین طراحی شده است،
حداکثر توان ۲۴ وات است. متفاوت از کنترلر PWM و طراحی ترکیبی MOS با قدرت خارجی جدا شده است،
کنترلر PWM، برق ۷۰۰ ولت ترانزیستور و مدار راه اندازی ولتاژ بالا در آی سی DK124 او یکپارچه شده است.
به طوری که برای صرفه جویی در مدار خارجی، استفاده از قطعات و هزینه همچنین اندازه و وزن محصول کاهش می یابد.

دیتا شیت آی سی DK124 :

ضمانت نامه یک ساله برد تغدیه :

کلینیک برق ساختمان با  20  سال تجربه در ضمینه طراحی  و فروش قطعان آیفون تصویری است .
منبع  تغذیه دارای یک سال ضمانت بی قید و شرط و دارای کیفیت و طراحی عالی است
