برد پنل دستورات ارسالی از مانیتور آیفون تصویری را اجرا و اجزای داخل پنل را هماهنگ می کند . برد پنل آیفون تصویری الکتروپیک با طراحی عالی در بخش اتصالات و راحتی نصب و تعویض دارای کیفیت صدای رفت و برگشت بسیار بالا است .

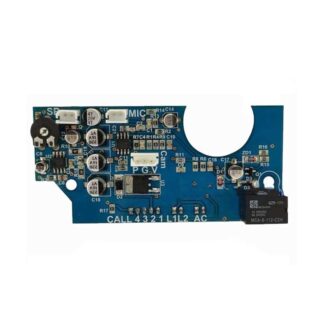

برد پنل آیفون تصویری الکتروپیک

در برد پنل آیفون تصویری الکتروپیک از  آی سی LM386 اورجینال و آی سی ۴۵۵۸ اورجینال که نقش بسیار مهمی در کارکرد برد دارد استفاده شده است . استفاده از فیبر دو رو که قطعات دیپ در بالای برد و قطعات SMD در زیر برد که می تواند در کیفیت برد بسیار ثاثیر گذار باشد و طول عمر برد را بسیار افزایش دهد . در این برد ها از تکنولوژی SMD استفاده شده است . استفاده از تکنولوژی SMD در برد پنل باعث افزایش طول عمر مدار و کاهش هزینه تولید می شود . نوع فیبر اسفاده در این برد فایبرگلاس می باشد که باعث افزایش کیفیت برد پنل در طول زمان و مقاومت بیشتر در برابر قلع مردگی و رطوبت می شود. برد پنل الکتروپیک با طراحی عالی در قسمت اتصالات که از ترمینالی به سوکتی تبدیل می شود باعث راحتی در نصب و تعویض می شود برد پنل در آیفون تصویری الکتروپیک دارای چندین سوکت است و قرار گیری سوکت ها داخل پنل بسیار عالی است . هم چنین نام‌ گذاری دقیق سوکت‌ های روی برد پنل آیفون تصویری الکتروپیک تماماً با نمونه‌ ی اصلی هم‌ خوانی دارد . در زیر نام این سوکت ها را آورده ایم :

• سوکت ورودی ( Input socket )
• سوکت میکرفون ( Microphone socket )
• اسپیکر ( speaker )
• دوربین ( camera )

اجزای تشکیل دهنده برد پنل آیفون تصویری

برد پنل آیفون تصویری دارای چند بخش است که هر بخش وظیفه انجام کاری را دارد . اگر قصد آشنایی و یا حتی تعمیر برد پنل آیفون تصویری الکتروپیک را دارید در ادامه اجزای تشکیل دهنده این برد را که بیش تر مورد خرابی قرار می گیرد را  برای شما شرح خواهیم داد تا در صورت نیاز بدانید دقیقا مشکل از از کدام بخش از برد آیفون تصویری می باشد . در بسیاری از آیفون های تصویری ما شاهد خرابی قطعه میکروسوییچ یا همان هوک هستیم . از این رو خیلی از تعمیر کاران در اولین مرحله جهت بر طرف کردن قطعی صدا ، تصویر و غیره از این قطعه استفاده می کنند . به طور کلی ، نداشتن تصویر در آیفون تصویری الکتروپیک ، می تواند مربوطه به خرابی قطعه هوک و یا همان میکروسوییچ باشد . یکی از پر کاربرد ترین قطعات الکترونیکی در برد پنل آیفون تصویری الکتروپیک و یا به طور کلی در هر جایی که نیاز به صاف شدن ولتاژ و ریز شدن صدا و یا هم چنین عقب افتادن ولتاژ از جریان، خازن است .  به همین خاطر در صورت آسیب دیدن این قطعه امکان کار نکردن صحیح برد الکتروپیک وجود دارد و باید برای عیب یابی و تعمیر آن هر چه زود تر اقدام نمایید . پتانسیومتر ، یک قطعه الکترویکی می باشد که در برد های الکترونیکی نقش یک مقاومت متغیر را بازی می کند . این مقاومت متغیر می تواند در مسیر صدا قرار بگیرد و صدا را افزایش یا کاهش دهد . در نتیجه در صورت تست این قطعه ، شما می توانید دو پایه از سه پایه این قطعه الکترونیکی را اتصال کوتاه نمایید . در این صورت هم آن را تست کرده اید و هم چنین آن را از مدار خارج کرده اید . از وظایف پتانسیومتر در آیفون تصویری الکتروپیک می توان به تغییر میزان صدای خروجی ، تغییر میزان رنگ تصویر و تغییر میزان روشنایی تصویر اشاره کرد.
