کلینیک برق ساختمان مفتخر است برای اولین بار در ایران
موفق به  طراحی و تولید برد ال سی دی ۳٫۵ اینچ شده است.
ما با تحقیق گسترده در مورد انواع  برد ال سی دی ۳٫۵ اینچ
از برند های متفاوت آیفون تصویری توانسته ایم درایوری را طراحی کنیم
که به ۹۰ درصد ال سی دی های ۳٫۵ اینچ آیفون تصویری موجود در بازار ایران کارایی دارد.

برد ال سی دی ۳٫۵ به  کدام آیفون های ۳٫۵ اینچ میخورد ؟

درایور ال سی دی ۳٫۵  مناسب برای آیفون تصویری  ۱۰۴۰c  تابا طراحی شده است.

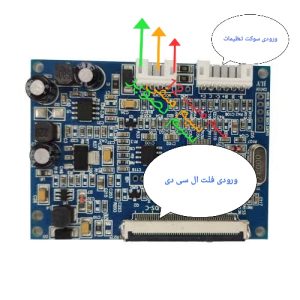

که دارای ۵۴ پین در ورودی فلت ال سی دی است و دو ورودی سوکت دارد .
یک ورودی سوکت برای تنظیمات رنگ و میزان روشنایی و فوکس تصویر می باشد.
یک ورودی سوکت که از برد صوت مانیتور برای تغذیه و تصویر میباشد.

برد ال سی به چه آیفون های دیگری می خورد؟

برد ال سی دی ۳٫۵ اینچ مناسب برای انواع آیفون تصویری که دارای ابعاد ۳٫۵ اینچ هستند ساخنه شده است.
برای آیفون های  ۱۰۴۰m , 1040m200  که دارای حافظه هستن هم میتوان از این برد استفاده کرد
اما حافظه از مدار خارج می شود و به اصطلاح (بی حافظه ) می شود.
الکتروپیک ۳٫۵ اینچ مدل ۱۲۸۶
سوزوکی ۳٫۵ اینچ
تابان ۳٫۵ اینچ
الکترو آلا ۳٫۵ اینچ مناسب است.

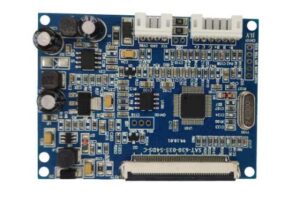

نمونه اولیه برد ال سی دی طراحی شده :

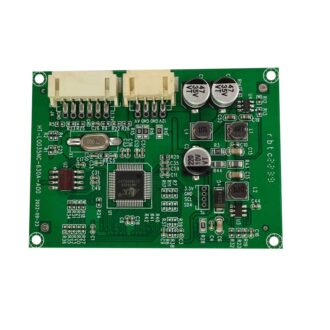

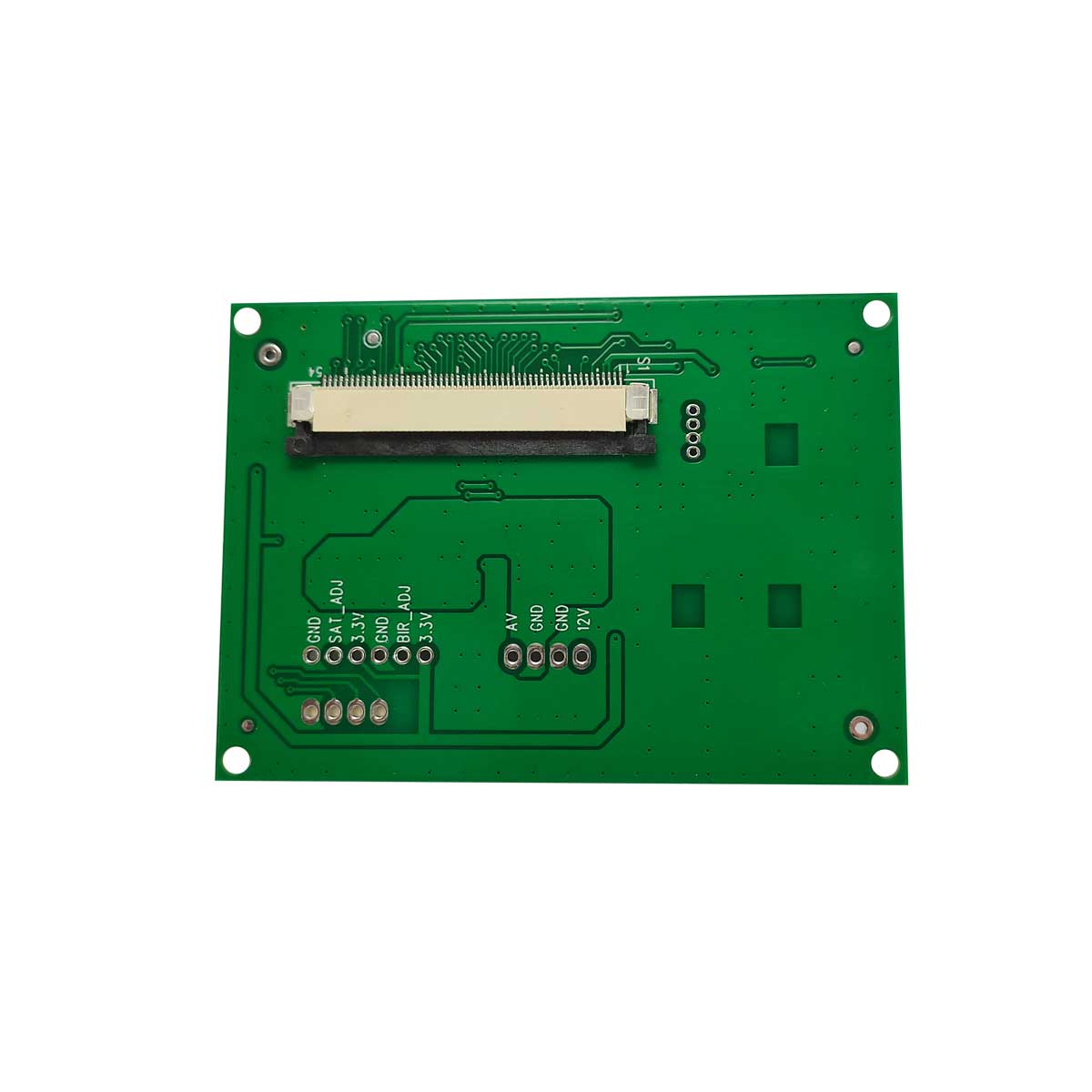

مونتاژ برد ال سی دی ۳٫۵ اینچ  :

مزایای برد ال سی کلینیک برق ساختمان :

در طراحی برد ال سی دی ۳٫۵ قطعاتی به کار رفته که در برابر  رعدو برق و نوسانات برق
آی سی CPU به هیچ عنوان آسیب نمی یبند.
تنظیمات اولیه تصویر به گونه ای برنامه ریزی شده است که اگر سوکت تنظیمات
را متصل نکنید تصویری واضح و عالی را دارید.

نحوه اتصال برد ال سی دی ۳٫۵  اینچ بر روی  آیفون تصویری تابا مدل ۱۰۴۰ m200 و ۱۰۴۰m :

برای نصب برد ال سی دی ۳٫۵ اینچ بر روی آیفون تصویری تابا
مدل های ۱۰۴۰m و ۱۰۴۰m200  ابتدا نیاز است تغذیه برد ال سی دی
جدید را از خروجی ترانزیستور TIP127 بگیریم (پایه وسط ) برای این کار
از سوکت برد ال سی دی جدید (VCC) یک سیم به پایه وسط TIP 127
مانند تصویر  زیر وصل میکنیم.

دلیل مهم اتصال سیم به ترانزیستور TIP 127 :

دلیل این عمل این است که چون در برد های ال سی دی حافظه دار تغذیه
به صورت یکسره به برد متصل است مجبوریم ورودی تغذیه برد ال سی دی را
تغییر دهیم و به خروجی ترانزیستور TIP127 وصل کنیم. زمانی که زنگ می خورد
و یا کلید تصویر را میزنیم تصویر روشن می شود و در غیر اینصورت اگر این کار را انجام ندهیم تصویر یکسره روشن می ماند.

 نصب برد ال سی دی بر روی آیفون های  ۱۰۴۰M200 , 1040M :

نکته :
تنظیمات اولیه تصویر در این برد ال سی دی به صورتی است
که حتی اگر شما سوکت تنظیمات رنگ را متصل نکنید در خروجی بالا ترین
کیفیت تصویر را دارید. این نکته در آیفون های ۱۰۴۰ .۱۰۴۰ M و M 200خیلی بهتون کمک میکند
چون که این مدل آیفون ها کیبرد تنظیمات رنگ ندارند.

نصب برد ال سی دی ۳٫۵ بر روی آیفون تصویری الکتروپیک مدل ۱۲۸۶ :

نصب برد ال سی دی بر روی آیفون تصویری سوزوکی :
